大型电力变压器的绕组采用换位导线，可以大幅降负载损耗，降绕组热点温升，提升绕组机械强度，使结构更加紧凑，并且线圈加工更加简便，故换位导线一经问世，就在大型电力变压器绕组设计和制造中得到了广应用。

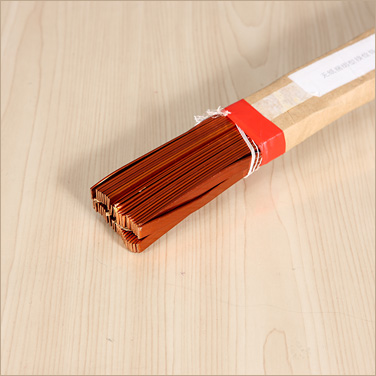

换位导线系指以根数的漆包铜扁线组合成宽面相互接触的两列，并按要求在两列漆包线的上面和下面沿窄面作同一转向的换位，并用电工绝缘纸带作多层连续紧密包绕组成
大型电力变压器的绕组采用换位导线，可以大幅降负载损耗，降绕组热点温升，提绕组机械强度，使结构更加紧凑，并且线圈加工更加简便，故换位导线一经问世，就在大型电力变压器绕组设计和制造中得到了广应用。
在换位导线的生产过程中，会出现换位导线外形尺寸差问题，往往在后一道工序后才发现，已无法挽回，使产品无法转序，转序后将超问题交给后道工序变压器绕组工序处理，调整绝缘结构影响效率和产品质量。故急需解决变压器绕组换位导线现存的外形尺寸宽度和高度大的问题，就是解决了线材造成变压器线圈辐向和横向直径增大的不合格质量问题。

分析设备及加工方法两方面影响因素：
1、换位导线生产线的换位头档止号不适合，生产中根据线规使用换位头档止，换位距离大，换位导线紧密度下降，尺寸会较大。是导致换位导线外形尺寸差的主要因素之一。
2、漆包线尺寸虽在合格范围内，但是对于绕线线圈直径偏小、换位导线单根漆包线根数多的产品，换位导线外形尺寸容易差。是导致换位导线外形尺寸差的主要因素之二。
3、模具尺寸控制不适合虽在合格范围内，但是对于一批产品模具尺寸修制的尺寸为上偏差，是导致换位导线外形尺寸差的主要因素之三。
